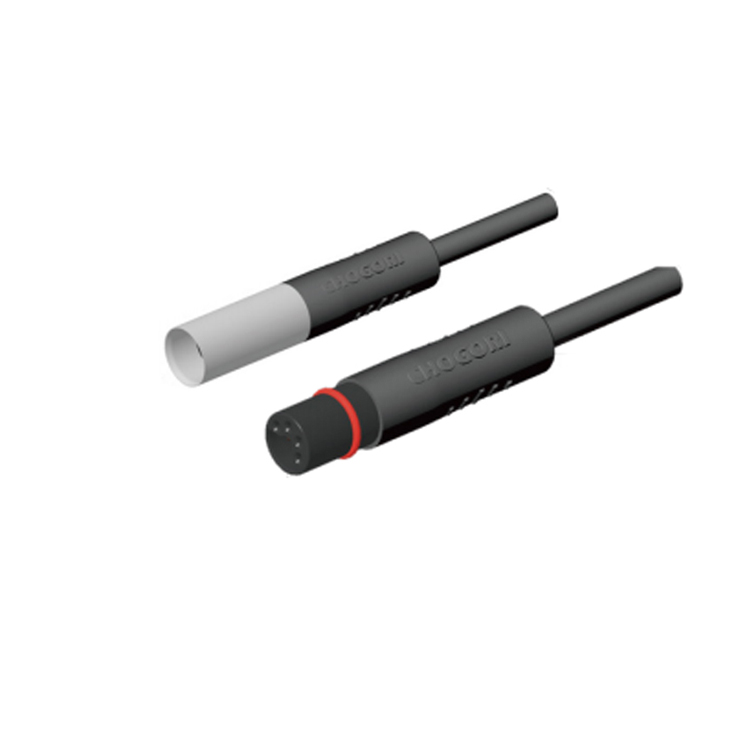

Pico A 4-6 Pin (2A)

Pico A 4~6 芯是超小型多规格线缆对线缆信号连接器,统一外壳兼容 4/5/6 芯多路信号,快速卡扣锁紧、IP67 全包覆防水,适配电单车仪表、灯光、传感器线束,解决多芯选型繁琐、空间受限、拆装困难、户外可靠性差的痛点。

核心优势

● 系列通用化高,不用单独开多套模具
● 外径、总长尺寸更小,适配设备狭小安装仓
● 杜绝正反插错,插拔导向清晰
● 插合后完全阻隔雨水、泥沙、粉尘侵入触点
● 持续颠簸下卡扣不松脱,触点全程贴合
● 单手即可完成插拔,操作轻便省力
● 不含有害物质,适配全球各国出口法规

规格参数 行业痛点 产品特性 应用范围 FAQ 相关产品

规格参数

引      脚:4~6 芯多规格通用
额定电流:2A
额定电压:48V AC / 60V DC
耐电压:500V AC
绝缘电阻:20MΩ Min@500VDC
防护等级:IP67
插拔寿命:100 次无负载
工作温度:-25℃~80℃
适配线规:28AWG / 0.08mm²

行业痛点

1. 电单车多路传感器、仪表需 4/5/6 多种芯数信号,分多款接头备货繁杂、占用狭小仓内空间
2. 设备小型化设计,常规多芯连接器尺寸偏大,紧凑钣金难以装配
3. 骑行持续颠簸震动,普通卡扣接头易松脱,信号丢失导致仪表、传感器失灵
4. 户外雨雪、泥沙环境,接头密封差,水汽粉尘侵入引发短路烧毁配件
5. 狭小工位、佩戴手套作业,无防呆结构极易插反,装配返工损耗高
6. 外销车型需要无卤环保认证,普通产品仅基础 RoHS,无法满足多国法规

产品特性

Pico 4-6P 在共享的超紧凑壳体内提供 4、5、6 芯可选触点,将辅助供电与多路 BMS 电压温度采样整合为单颗微型连接器,替代杂乱的分立线束并释放模组内部宝贵空间;


统一模具平台减少客户物料型号与库存压力,极化防呆与端子锁止特性确保装配零差错、可重复,并防止振动下触点微动磨损,实现模组布局更整洁、采购备货成本更低、整车全生命周期电池管理信号完整性更可靠。

应用范围

小型电动两轮车仪表、霍尔传感器、灯光多路信号线束
配套方案:线缆对线缆多规格通用信号连接解决方案

FAQ

Q

乔合里是做什么产品的?

A
成立于2007年,专注于高可靠性大电流连接器、信号连接器及线束系统的研发与制造,为严苛环境下的电力与信号传输提供可靠连接解决方案。公司在北美、新加坡、欧洲设有销售服务机构,在东莞和泰国建有制造基地,业务覆盖全球多个国家和地区。

作为国家高新技术企业,乔合里通过IATF 16949、ISO 9001、ISO 14001、ISO 45001等国际体系认证,拥有300余项专利及UL、CCC、TÜV、CE、NMEA 2000等产品认证。依托正向定量设计研发体系,产品能够在极端温度、振动、潮湿等复杂环境下保持稳定可靠运行。

乔合里长期服务全球多元市场与应用场景客户,针对新能源、电动化及高可靠性领域提供涵盖联合开发、严苛验证及全球工程支持的连接解决方案,同时为规模化产业应用提供性能稳定、品质一致、交付高效的连接产品,已成为锂电2-3轮车、机器人、储能、新能源汽车、航海电动化、电动园林工具、可再生能源、智能物联网、LED等领域众多标杆客户的战略核心合作伙伴。
Q

最小起订量(MOQ)是多少?首次试产能否支持小批量购买?

A
乔合里作为制造商具备规模化生产能力,MOQ依据不同系列和定制情况灵活处理。多数标准型号支持较小试产批次(样品可免费或少量付费索取),特殊定制件可沟通最小起订量,建议直接联系销售结合排产协调。
Q

出口欧洲需要CE和RoHS,有没有REACH SVHC检测报告?

A
乔合里产品材料符合RoHS和REACH环保要求,产品在欧洲可以无障碍销售使用。需要REACH SVHC检测报告的客户请联系销售或技术支持索取。
Q

乔合里连接器有没有通过UL1977或UL2238认证?认证证书能否提供?

A
乔合里部分产品具备UL认证证书,包括UL1977、UL2238等标准。公司积极导入IATF16949质量管理体系,质量管理标准严格。具体型号的认证详情及证书,可联系销售获取。
Q

防水连接器的IP67与IP68在测试条件上有什么区别?IP69K是否支持?

A
IP67保证在1米深淡水中浸泡30分钟而不进水,属于“事故防护”。IP68适应更严苛的浸水条件,在1米水深下可长时间浸泡(时长由制造商规定,可达7天甚至更长)。IP69K与IP68是两种不同的防护测试,前者针对高压热水喷射,但并不完全覆盖浸没场景。乔合里部分连接器支持IP69K。
